Die Oberfläche des Werkstücks weist komplexe Wellen mit kontinuierlichen Spitzen und Tälern unterschiedlicher Höhe und Abstände auf. Größere Wellen werden als „Ebenheit“ bezeichnet, während kleinere Wellen als „Oberflächenrauheit“, also Oberflächenrauheit, bezeichnet werden. Die Rauheit Ra, diese scheinbar einfache Zahl, ist in Wirklichkeit eine exquisite Darstellung der mikroskopischen Welt auf der Oberfläche.

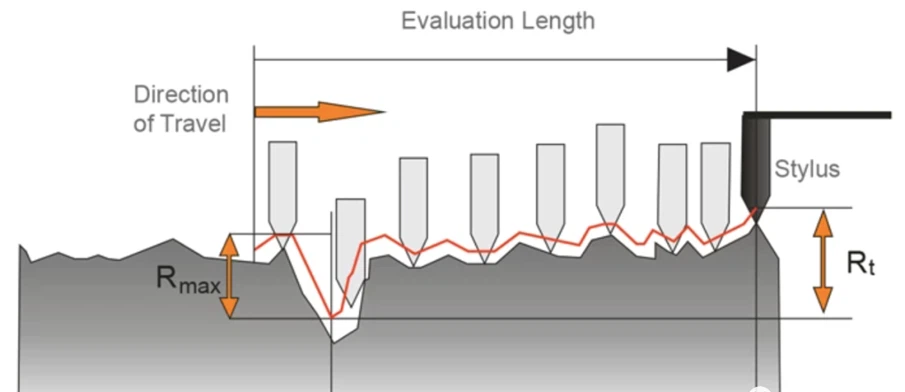

Wir können uns die Oberfläche als eine kleine Landschaft vorstellen, in der sich vor unseren Augen winzige Partikel und eine unebene Topographie entfalten. Die Rauheit Ra ist wie die in dieser Landschaft hinterlassenen Fußabdrücke und misst die durchschnittliche Höhenänderung der Oberfläche in Mikrometern. Was bedeutet Ra konkret? Verwenden Sie zur Erklärung das Bild unten.
Ra ist der arithmetische Mittelwert der Rauheit, der den Absolutwert der Rauheit auf der Referenzlänge darstellt (der blaue Teil in der Abbildung liegt ursprünglich unter der Durchschnittslinie, aber um Ra intuitiv auszudrücken, wird er anhand des Absolutwerts berechnet ist nach oben invertiert) Der Durchschnittswert, dieser absolute Wert ist relativ zur durchschnittlichen Höhe. Genauer gesagt ist Ra die durchschnittliche Abweichung der Höhe jedes Punktes auf der Oberfläche von der mittleren Höhe.

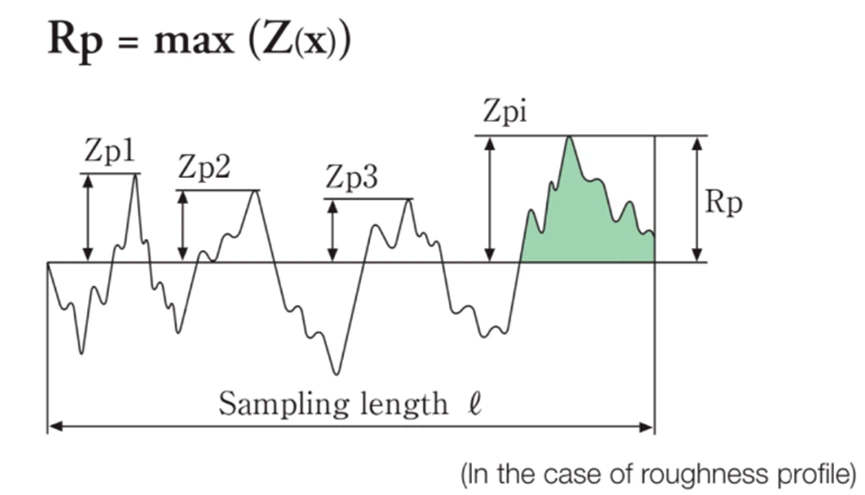

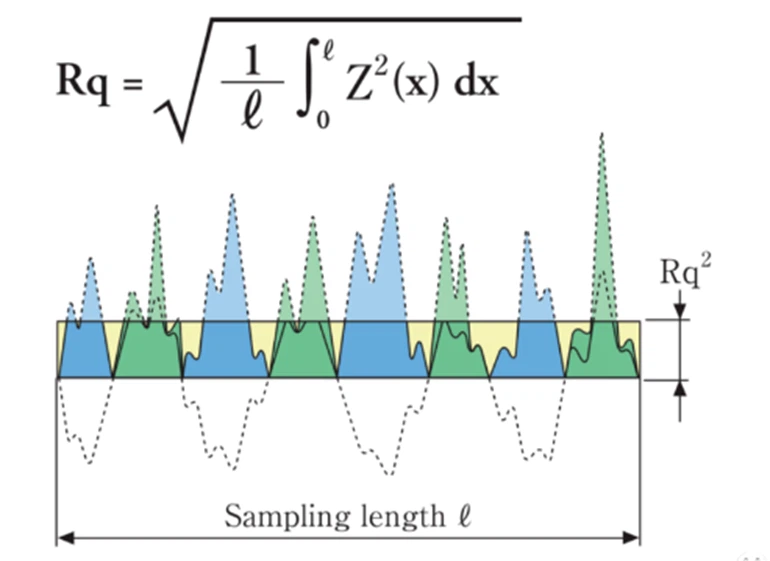

Natürlich gibt es in der Rauheitsschwankungskurve neben Ra auch Spitzen und Täler sowie den quadratischen Mittelwert. Wie in der folgenden Abbildung dargestellt, stellt Rp die Spitze, Rv die Täler und Rq den quadratischen Mittelwert dar.
Rv: Der berechnete Abstand zwischen dem tiefsten Tal des Profils und der Durchschnittslinie innerhalb der Bewertungslänge. Rp: Der berechnete Abstand zwischen der höchsten Spitze des Profils und der Durchschnittslinie innerhalb der Bewertungslänge. Rz: Die berechnete Abweichung zwischen dem höchsten Peak und dem tiefsten Tiefpunkt innerhalb der Bewertungslänge. Rq: Auch bekannt als RMS, berechnet über die Auswertungslänge, ist dies der quadratische Mittelwert der Änderung der Profilhöhe relativ zur Mittellinie.
Hinter der Zahl Ra verbergen sich die hohen Anforderungen der Fertigungsingenieure an die Oberflächenqualität. Stellen Sie sich vor, Sie streichen mit dem Finger über die Oberfläche eines Metalls und spüren winzige Partikel. Dies beschreibt die Rauheit Ra.
Bei der Herstellung hochpräziser Teile können diese winzigen Partikel eine Quelle von Qualitätsmängeln sein. Daher ist der mikroskopische Rauheitswert Ra zu einem wichtigen technischen Indikator in der Fertigungsindustrie geworden.
